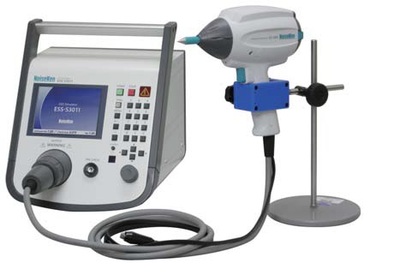

ESS-S3011 & GT-30R
静电放电模拟器
从试验的开始到结束全面支持的智能型ESD
本试验器是，当人体或物体所带静电能量释放给电子设备时，能够评价其耐受
性的EMC试验器。可用于所有使用AC/DC驱动的电子设备故障和功能低下等的
性能评价。把复杂的试验可以简单实现的自动化试验器。输出电压最大30KV,
满足IEC61000-4-2/ISO 10605 标准的测试。
●为了实施更加信赖的试验的『3种自检功能』
●减少安装失误『检查ＣＲ值（有显示）』
●放电盒和ＣＲ组件单键更换！
●可以简单设定的『按键＆旋钮』
●隔离试验器的地方也可以设定的『红外遥控器』
●空气放电时确认放电的『放电检查功能』
●更加轻松实现长时间试验！『行业最轻量级的放电枪（调查）
●照亮EUT『LED灯』
●可以做成试验报告和ＰＣ控制的『控制软件』
* 软件是、预定在弊公司ＨＰ上免费下载。（另外、要连接线缆）
* 本放电枪的Ｃ（电容）和Ｒ（电阻）是ＣＲ一体型。
* 另外、购入选件可做ISO10605 试验
规格
●减少安装失误『ＣＲ值 显示功能』
●实现更加信赖的试验！『搭载3种自检功能』
〔检查1〕 高压电源输出的检查
确认和设定值的误差。
〔检查2〕 绝缘不良的检查
确认绝缘耐压不良
在配带的放电枪支座上插入放电枪，可以实现电源电压
确认和绝缘耐压不良的确认。
〔检查3〕 放电继电器的动作的检查
确认继电器的消耗。
放电枪接触与检查端子放电来确认放电继电器的消耗。
放电继电器动作检查形象
放电枪是IEC 对应？ ISO 对应？ 充电电容、放电电阻的值是？ 显现在本体画面上！
* 显示模式上有限制。
静电放电模拟器
●放电枪变得更轻、更容易操作。
●配置远离试验器也可以控制的『红外线遥控器』
试验时进行的操作几乎都可以用遥控器实现
放电枪完全是全新的设计，实现轻量化和重心平衡。跟从前比变轻且重心平衡也改善的关
系，不仅容易抓，还减轻了试验带给手腕的负担。请务必、抓在手上感触。还有、之前的
空气放电时的放电有无的确认是较为困难，但是现在的放电有无的确认是除了试验器本体
确认，在放电枪上的LED光也可以确认。另外，还有CR组件的单键更换，照亮静电施加处
的LED光等多种功能。
搭载照亮施加处的LED 灯光
变得更轻，更容易抓
CR 组件，单键就可以更换
确认放电有无的LED（放电会使红变成绿。）
可以简单更换放电盒
极性切换
电压
上升 / 下降
空气 / 接触
放电切换
枪触发功能
计数复位
切换顺序
F 键分配
其他.
静电放电模拟器
●追加放电盒、CR组件可以满足ISO10605标准
●具有优异辨识性的液晶面板
另外（选件）追加放电盒、CR 组件、可以满足ISO10605 标准。
放电盒、CR 组件的更换可以容易实现，所以放电枪1台可以简单执行多种CR值的测试。
重新设计之前的操作性、变为更加容易使用操作简单。在IEC STANDARD上IEC标准上的试验等级被存储、所以只要选择试验等级就
可以简单进行设定。在MANUAL上、可以设定电压和试验次数等、且可以记住设定条件。还有、在扫描模式中设定也可以做到。
SEQUENCE是、可以读出在MANUAL里设定的条件来组合。另外、内置枪触发设定和消电装置的设定等各种功能。
型号 名称
12-00009A 放电电极 (GT-30R 球形 30mm)
03-00072A GT-30R用2kΩ测试放电盒
06-00074A GT-30R用CR组件（150ｐF-2kΩ）
06-00076A GT-30R用CR组件（330ｐF-2kΩ）
06-00075A GT-30R用CR组件（330ｐF-330Ω）
满足ISO10605标准测试的选件
2kΩ 测试放电盒CR 组件放电电极 ( 球形 30mm)
规格
项 目 功能/规格
输出极性 正 / 负
输出电压 0.20kV～30.0kV±5%（30.5kVmax）
0.2kV～1.99kV±10％、2kV～30kV±5％
～10.0kV : 0.01kV步长 ～30.0kV : 0.1kV 步长
重复周期 0.05s～600s±10% / 手动
步进值 : 0.05s (0.05 ~ 9.99s), 0.10s (10.0 ~ 600.0s)
放电次数 1~60,000 次, 1次步进的设定，或者连续
静电施加模式 接触放电 / 空气放电
辐射等级模式 通常模式 (NORMAL)/ 特别模式 (EXTRA)
触发模式 放电枪触发 / 本体触发 / 遥控触发/外部触发
操作面板 显示：彩色液晶／操作：按键（部分是照光式）
放电枪架 标准配置放电枪GT-30R用的枪架
辐射模式切换 原有的Extra / Normal切换功能
放电检查功能 空气放电模式上的放电检查功能
试验前点检功能 根据用户操作的试验前点检功能(不是校准)
检查1： 高压电源输出的点检
检查2： 绝缘耐压的点检
检查3： 放电继电器动作的点检
CR和放电盒的检查 根据CR值､ 放电盒识别功能､ 防止安装失误（有显示）
项 目 功能/规格
IEC标准试验模式 接触放电模式 : 2.0kV,4.0kV,6.0kV,8.0kV 设定
空气放电模式 : 2.0kV, 4.0kV, 8.0kV,15.0kV 设定
手动试验模式 接触 / 空气放电模式,0.2kV~30.0kV任意设定
扫描功能,具有 99组记忆量
自动化试验模式 手动模式单元连续运作.
每一个程序最大支持22级、可以存储20个程序
警示灯 主机输出电压时：点亮 开始静电放电时：闪烁
储能电容/ 电阻 150pF±10%、330Ω±10％(内置在放电枪GT-30R内的CR组件上）
本体充电电阻 10MΩ（与放电枪43MΩ搭配时为 53MΩ）*
AUX 接口 D-SUB15针 母头连接器 （警示灯、消电装置的连接、
外部联锁输入、外部触发输入端子）
光通信接口 PC通信用光纤连接器（串行接口）
驱动电源 / 消费电力 AC100V～AC240V 50Hz／60Hz ±10% 75VA
外形尺寸 本体：(W)392mm×(H)312mm×(D)295.3mm（含放电枪支座）
放电枪：(W)83.3mm×(H)217.2mm×(D)229.3mm
重量 本体 : 大约 7.5kg 放电枪 : 800g (不含电缆和插头)
*不同CR组件的组合，数值会不同。
